Schéma d’évacuation d’un évier et d’un lave-vaisselle : raccorder les deux

Une eau grasse qui revient dans la cuve de l’évier, ou des odeurs d’égout qui montent dans le lave-vaisselle, trahissent un montage approximatif de l’évacuation commune. Le schéma d’évacuation d’un évier et d’un lave-vaisselle compte pourtant peu de pièces : un siphon ou un té, un tuyau, quelques colliers. Mais la hauteur de la boucle, la pente et le clapet y font toute la différence, et une jonction trop basse ou une contre-pente de quelques millimètres suffit à retenir l’eau et les graisses.

Quels montages permettent de raccorder un évier et un lave-vaisselle ?

Deux montages dominent : le siphon d’évier équipé d’une buse de refoulement, et le té (piquage) installé sur l’évacuation avant l’entrée du siphon. Dans les deux cas, le tuyau de vidange du lave-vaisselle rejoint le réseau en amont de la garde d’eau, c’est-à-dire de la réserve d’eau du siphon qui bloque les odeurs.

Avec un siphon à buse, Bosch indique de relier le tuyau d’évacuation à la buse de refoulement avec les pièces livrées, après avoir vérifié qu’aucun bouchon n’obstrue l’évacuation. Pour le té, le tuyau de vidange se relie au té ou, selon l’appareil, à l’entrée d’un broyeur d’évier, au-dessus du siphon, en respectant la hauteur minimale de raccordement ou une coupure antiretour.

À quelle hauteur placer le tuyau de vidange ?

La hauteur à respecter est celle que donne la notice du modèle, mais les guides d’installation convergent sur un principe : le tuyau forme une boucle haute fixée sous le plan de travail, ou la jonction se fait au-dessus d’un seuil minimal par rapport au sol. Un guide Whirlpool destiné au marché canadien demande de raccorder le tuyau à un té d’évacuation ou à un broyeur, en amont du siphon, à 508 mm (20 po) au moins au-dessus du sol, et de lover le tuyau en le fixant sous le plan de travail, ou de passer par une coupure antiretour (air gap) si la jonction est plus basse.

Cette boucle empêche l’eau de l’évier de redescendre dans l’appareil et limite le désiphonnage, c’est-à-dire l’aspiration de l’eau du lave-vaisselle vers le réseau quand l’évacuation se vide.

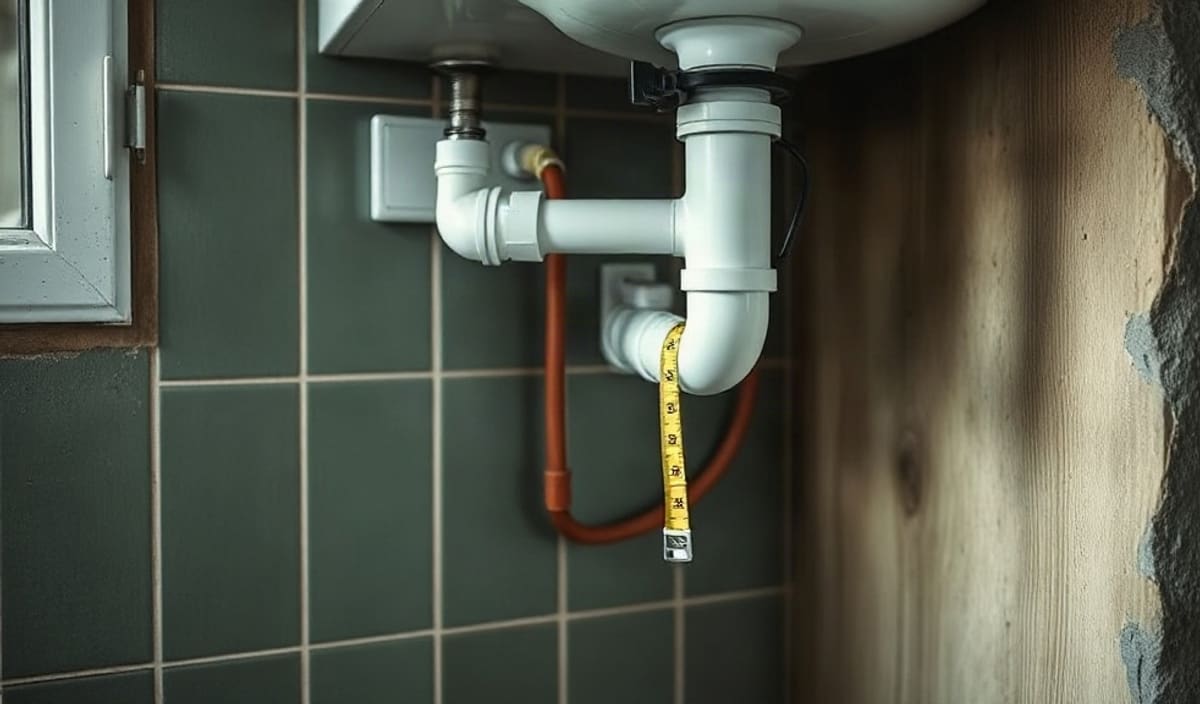

La cote de la sortie d’évacuation dans le mur, par rapport au sol fini, se règle séparément : la hauteur d’évacuation d’un évier donne le repère habituel pour le siphon, à ne pas confondre avec la hauteur de la boucle du tuyau de vidange.

Quelle pente et quel diamètre pour l’évacuation commune ?

La pente minimale d’une conduite d’évacuation est de 1 %, soit 1 cm par mètre, et les diamètres des tableaux du NF DTU 60.11 P2 d’août 2013 sont prévus pour des pentes de 1 à 3 cm/m. Le diamètre intérieur du branchement de vidange doit être au moins égal à celui du siphon qu’il reçoit.

Pour un groupe d’appareils, la pente recommandée reste de 1 cm/m, et les conduites de raccordement sont limitées à 10 m de longueur avec 3 coudes à 90° au maximum, pour une dénivellation maximale de 1,0 m. Exemple : entre le siphon commun et la chute, 1,5 m de tuyau exige au moins 1,5 cm de descente à 1 cm/m, et 4,5 cm à 3 cm/m. Une contre-pente, même de quelques millimètres, retient l’eau et les graisses.

Comment monter l’évacuation commune pas à pas ?

Coupez l’eau et débranchez l’appareil avant toute intervention. Pour l’évacuation d’un WC, voir plutôt comment rénover un WC. Prévoyez seau, chiffons, colliers de serrage, scie à métaux ou coupe-tube PVC, lime ou papier de verre pour l’ébavurage, et la notice du lave-vaisselle.

1. Fermez le robinet d’arrêt du lave-vaisselle, débranchez la prise et videz le siphon de l’évier dans un seau.
2. Démontez l’ancien siphon, nettoyez les dépôts et vérifiez que la sortie murale est propre et sans contre-pente.
3. Montez le siphon à buse de refoulement, ou le té avec son siphon, en retirant le bouchon de la buse avant de raccorder.
4. Raccordez le tuyau de vidange à la buse avec les pièces livrées, serrez le collier et contrôlez que le tuyau n’est ni plié ni écrasé ni emmêlé.
5. Faites la boucle haute sous le plan de travail ou respectez la hauteur de jonction de la notice, fixez le tuyau, puis remettez le meuble en place.
6. Rouvrez l’eau, lancez un cycle court et surveillez les raccords pendant la vidange, puis videz l’évier en même temps pour vérifier qu’aucune eau ne revient dans la cuve.

Un clapet anti-retour est-il utile sur cette évacuation ?

Un clapet antiretour n’a d’intérêt que si le logement est en léger contrebas du réseau d’assainissement, car il empêche les eaux usées de refluer vers l’appareil. Si l’évacuation se situe au-dessus du niveau de débordement du réseau, il ne sert à rien.

Il se monte sur une canalisation horizontale, dans le sens d’écoulement indiqué par la notice du fabricant : fixé par le haut, il pend fermé et s’ouvre sous la pression de l’eau, fixé à plat il reste ouvert et ne se ferme qu’en cas de refoulement. Il demande une vérification une fois par an, idéalement avant l’été, avec graissage des joints au remontage.

Quelles erreurs provoquent odeurs et retours d’eau ?

Symptôme	Cause probable	Correction
Eau de l’évier visible dans la cuve	jonction trop basse, pas de boucle haute	reprendre la boucle sous le plan de travail ou la hauteur de la notice
Odeurs d’égout	garde d’eau du siphon absente ou vidée	le siphon doit rester rempli d’eau
Vidange lente ou impossible	bouchon de buse non retiré, tuyau plié, écrasé ou emmêlé	retirer le bouchon, redresser le tuyau
Eau stagnante dans le tuyau commun	pente inférieure à 1 cm/m, contre-pente	refaire la pente d’au moins 1 cm par mètre
Retours d’eau du réseau	habitation en contrebas, clapet absent ou encrassé	poser ou nettoyer le clapet antiretour

Questions fréquentes

Le lave-vaisselle peut-il être éloigné de l’évier ?

Oui, dans la limite des règles de raccordement du NF DTU 60.11 P2 : conduite de raccordement de 10 m au plus, 3 coudes à 90° au maximum et dénivellation d’1,0 m au plus, avec une pente d’au moins 1 cm/m. Le tuyau de vidange d’origine est plus court : une rallonge ne doit pas dépasser 3,7 m (12 pi) dans le guide Whirlpool cité.

Un broyeur d’évier change-t-il le raccordement ?

Le principe reste le même : le tuyau se raccorde à l’entrée du broyeur ou au té d’évacuation, en amont du siphon, à la hauteur minimale indiquée par le fabricant. La notice du broyeur prime sur le raccord générique.

Comment raccorder un lave-vaisselle posé en hauteur ?

Selon Bosch, la pompe d’évacuation se situe à environ 60 à 70 cm au-dessus de la base de l’appareil et une prise d’air par un tube PVC de 40 mm évite une vidange permanente ; le tuyau redescend ensuite vers le siphon de l’évier.

Quel texte fixe les règles d’évacuation des eaux usées ?

C’est le NF DTU 60.11 P2, publié en août 2013 pour l’évacuation des eaux usées et des eaux vannes, qui remplace l’ancien DTU 60.11 de 1988 aujourd’hui annulé. Les parties P1-1 et P1-2 concernent l’alimentation en eau, et la partie P3 les eaux pluviales.

Quel diamètre prévoir côté appareil ?

Le raccord de vidange d’un lave-vaisselle Whirlpool nord-américain est de 25 mm (1 po), et les raccords doivent présenter un diamètre intérieur d’au moins 13 mm (1/2 po). Une notice européenne peut fixer d’autres valeurs : celle du modèle prévaut.
